Systembrüstung X-D-RS3 auskragend

Systembrüstung X-D-RS3 auskragend

VORTEILE

  • Brüstungskonsole x-D-RS3.
  • Verschiedene Generationen unserer Brüstungskonstruktion möglich (je nach Anforderung).

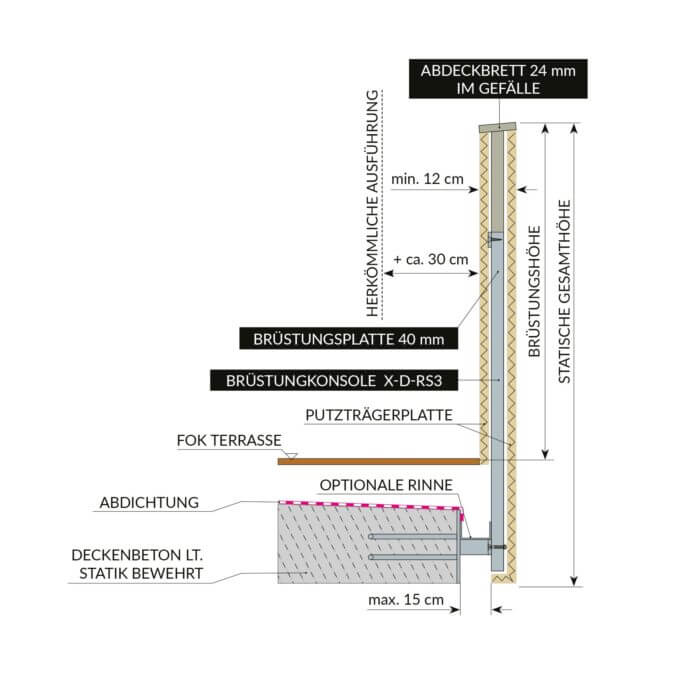

  • Auskragend bis 15 cm, für z.B. außenliegende Rinnen
  • Sehr schlanke Lösung = hoher Nutzflächengewinn auf Balkone und Terrassen.
  • Erhebliche Gewichtsreduktion auf Balkonplatten (ISO-Korb!).
  • Auf Wunsch maßgefertigt, genau auf Ihren Grundriss abgestimmt.
  • KEINE mechanische Befestigung des WDVS auf der elea Systemplatte erforderlich!

Bestandteile

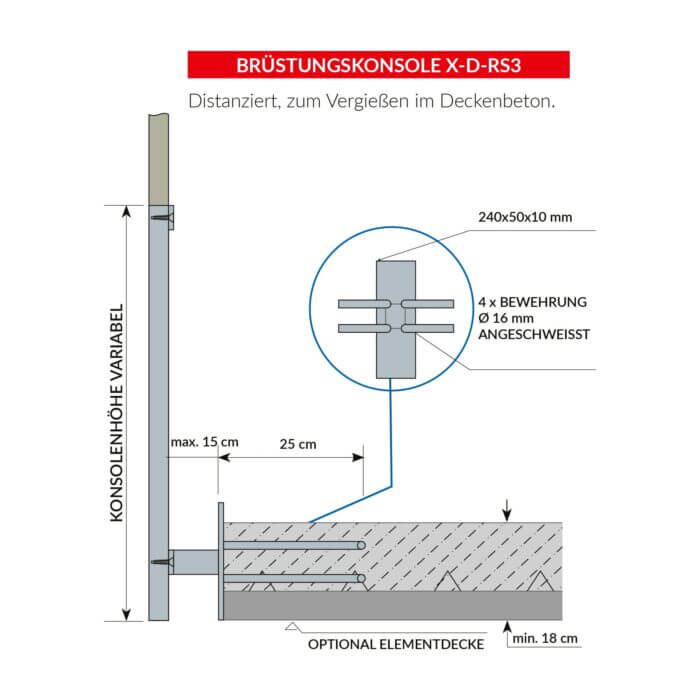

elea Brüstungskonsole X-D-RS3

Schrauben im Lieferumfang.

Brüstungsplatte und Abdeckbrett

Brüstungsplatte und Abdeckbrett auf Wunsch in Neigung ausgeführt.

Kunststoff T-Profile

Eingefräste Kunststoff T-Profile zur Verbindung der Holzzementplatten. Eine Seite werkseitig vormontiert. Erzeugt eine 2 mm Dehnfuge zwischen den Platten.

Grundlegende Informationen

  • Brüstung als 0,5 kN und 1,0 kN Variante lieferbar.
  • Statisch geprüft und konstruiert für geringste Verformungen bei höchsten Windlasten und Gebäudehöhen bis 25 m (darüber hinaus gesonderte statische Beurteilung).

Bitte entnehmen Sie die Montageempfehlungen dem Katalog
“elea Aufbau- und Verwendungsanleitungen”

Hier finden Sie Informationen zu diesem Produkt in unserem Katalog.
