MS Plattform (nur Mietartikel, limitiert verfügbar)

MS Plattform (nur Mietartikel, limitiert verfügbar)

Vorteile

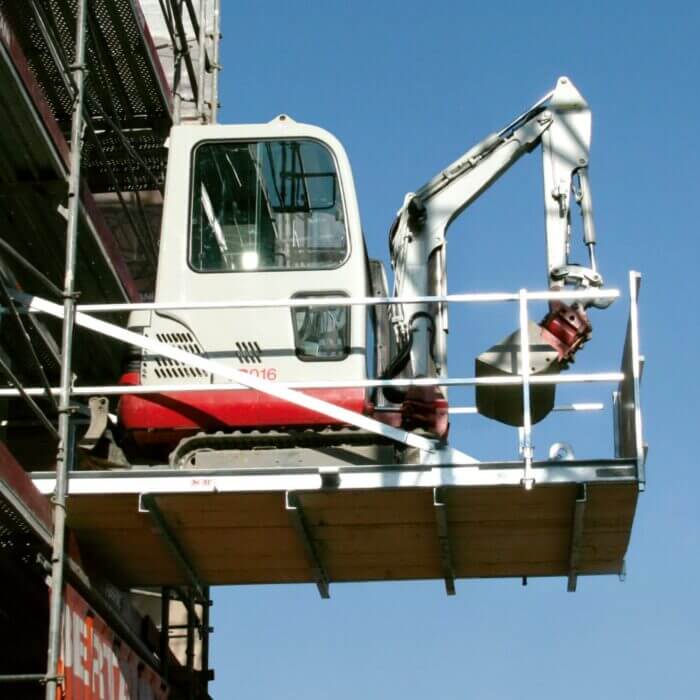

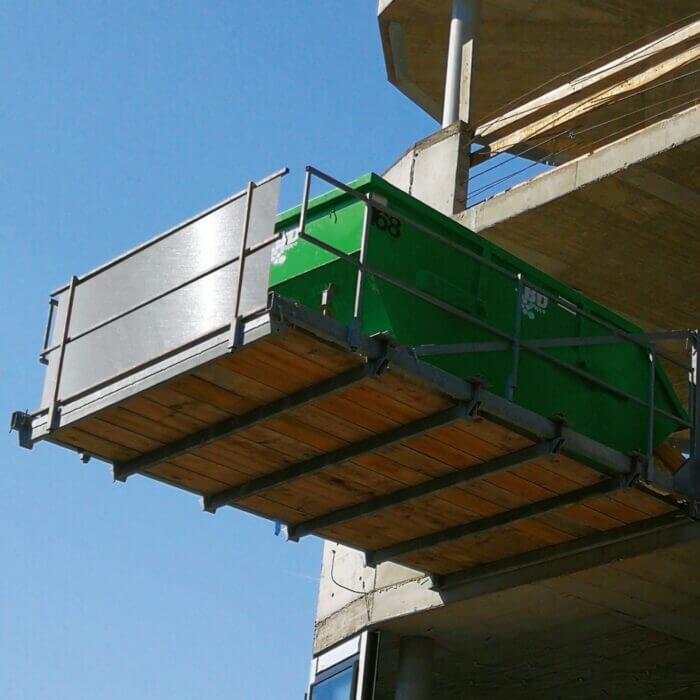

  • Auskragende Arbeitsbühne zum An- und Abtransport von Bau- und Konstruktionsmaterialien.

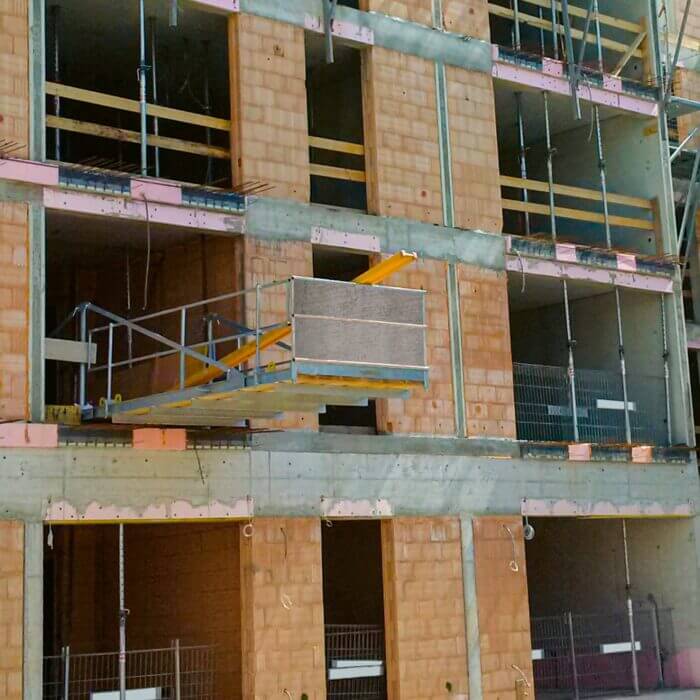

  • Für jedes Stockwerk im Wohnungs- und Industriebau. Mit dem Kran einfach in das gewünschte Stockwerk heben und mit Deckenstützen und DW Verankerungen befestigen.
  • Belastung je nach Typ zwischen 2 bis 3 Tonnen.
  • Plattformbelag eben mit Betondecke.
  • Minimaler Platzbedarf am Bauhof durch Faltmechanismus bzw. Zerlegbarkeit.

Bestandteile

Art. Nr. 4350
elea MS-Plattform 4.00 x 1.80 m

Sicherheitsinformationen

  • Nutzlast maximal 20 kN ( = 20 t) - Art.Nr. 4350
    Nutzlast maximal 30 kN ( = 30 t) - Art.Nr. 4356
  • Betondruckfestigkeit mind. 80 % (C25/30).
  • Minimale Deckenstärke gemäß Befestigungsvariante.
  • Aufbau- und Verwendungsanleitung beachten.
  • Es sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.
MS-Plattform 4,00 x 1,80 m
Länge (mit Tragholmen)7,29 m, davon 3,40 m im Gebäude
Breite2,23 m
Höhe (mit Überspannung)1,50 m
freie Arbeitsfläche4,00 x 1,80 m = 7,20 m²
Transportgröße (L x B x H)4,15 x 2,44 x 0,53 m
Nutzlast20 kN (2 t)
MS-Plattform extrem XL 5,50 x 2,80 m (zerlegbar)
Länge (mit Tragholmen)9,02 m, davon 3,50 m im Gebäude
Breite3,03 m
Höhe (mit Überspannung)1,83 m
freie Arbeitsfläche5,48 x 2,74 m = 15,02 m²
Transportgröße (L x B x H)5,50 x 1,05 x 1,90 m
Nutzlast30 kN (3 t)

Aufbauschritte

1. Tragholme und Grundrahmen verschrauben

2. Überspannungspfosten einsetzen

3. Zugbänder montieren

4. Seitenschutz aufklappen

5. Frontseitenschutz einstecken

6. Plattform mit Baukran direkt an Betonkante versetzen

7. Tragholme ausrichten (bündiges Aufliegen, rechter Winkel zur Betonkante

8. Je nach Befestigungsvariante Tragholme mit Betondecke verschrauben

Aufbauschritte

MS-Plattform extrem XL

Var. 01 Befestigung mit 2x DW-Stäben

Var. 02 Befestigung mit 2x Deckenstützen und 1x Anker

MS-Plattform

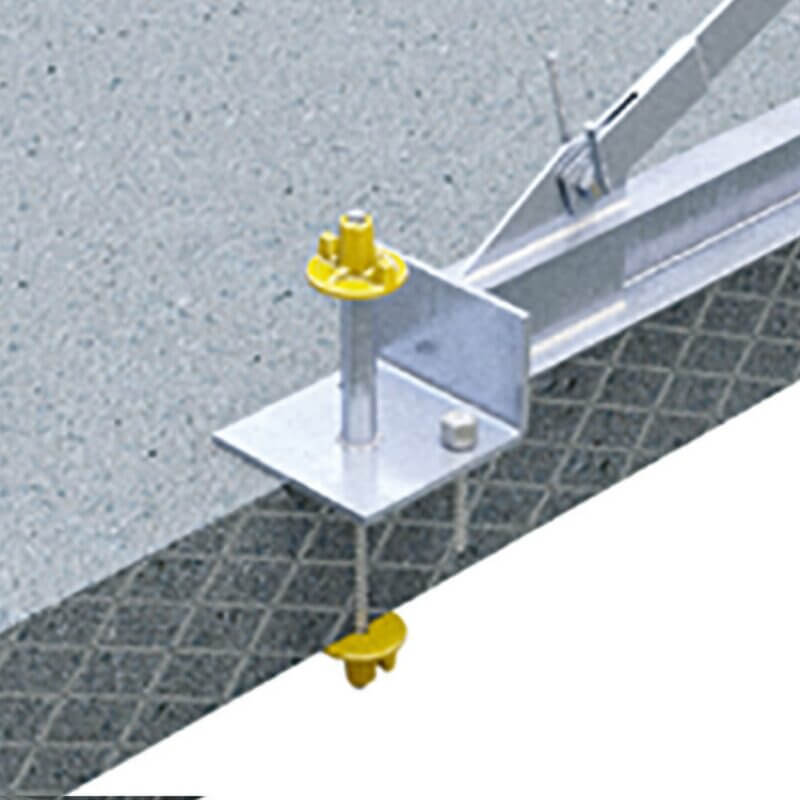

Var. 03 Befestigung mit 1x DW-Stab und 1x Anker

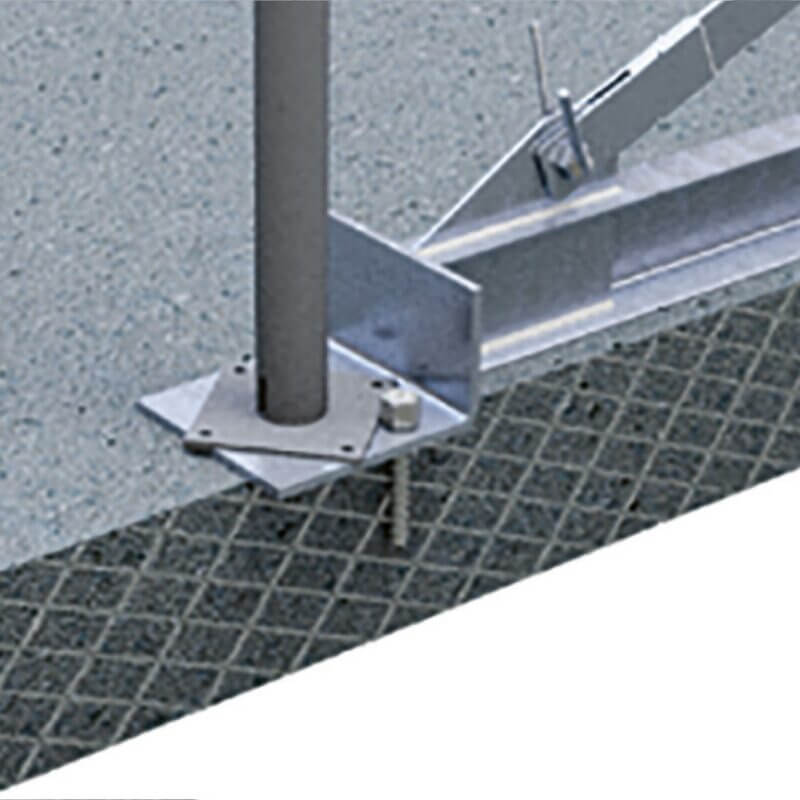

Var. 04 Befestigung mit 1x Deckenstütze und 1x Anker
