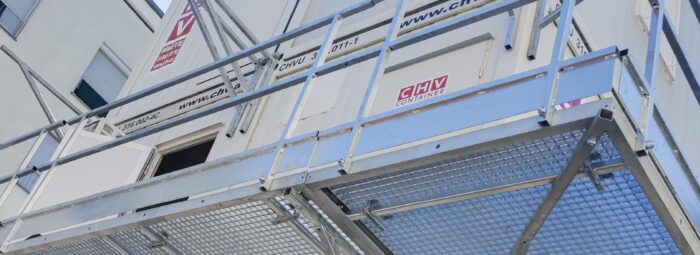

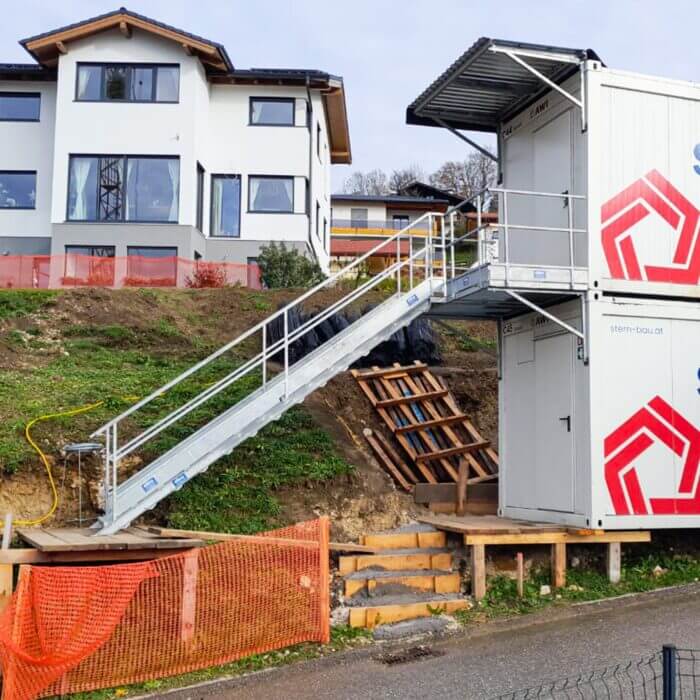

Der 1,20 m breite, modulare elea Containerzugang ermöglicht das schnelle und sichere Erschließen mehrstöckiger Baucontainer und erspart so aufwändige Holzkonstruktionen.
Vorteile
- Nur wenige Bauteile für alle Zugangsformen
- Container können bereits aufeinander stehen, das System kann einfach nachträglich montiert werden

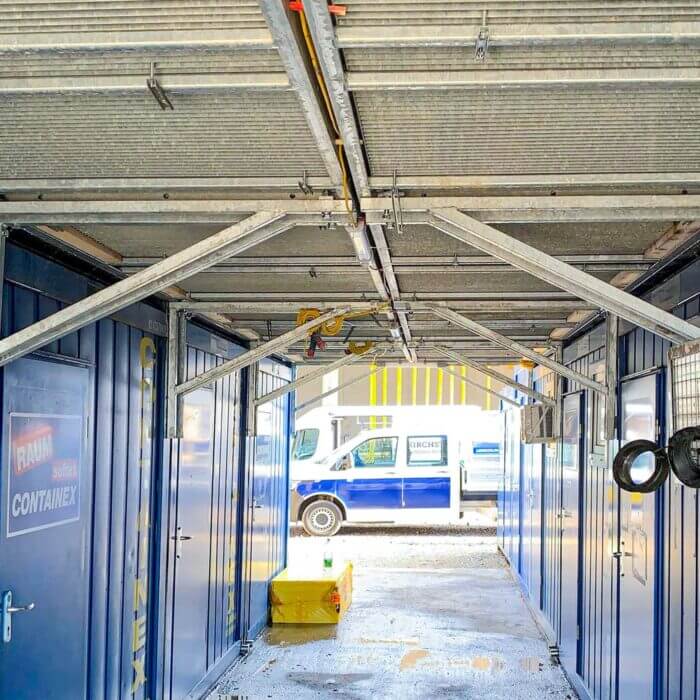

- Keine äußeren Stützen welche im Weg stehen würden
- Rutschfeste Ausführung
- Auch für sehr wenig Platz in z.B. Städten

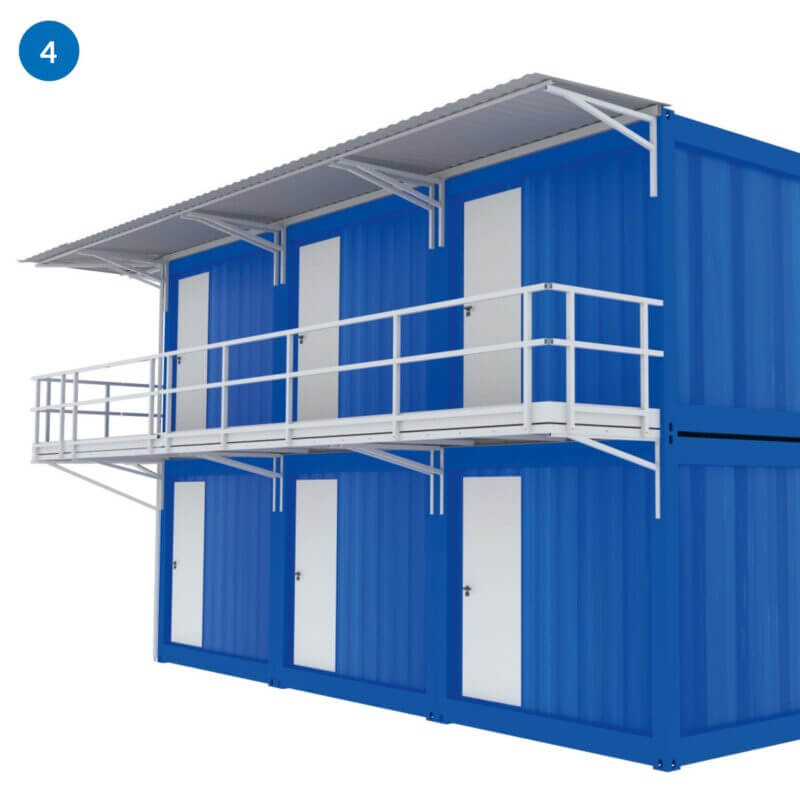

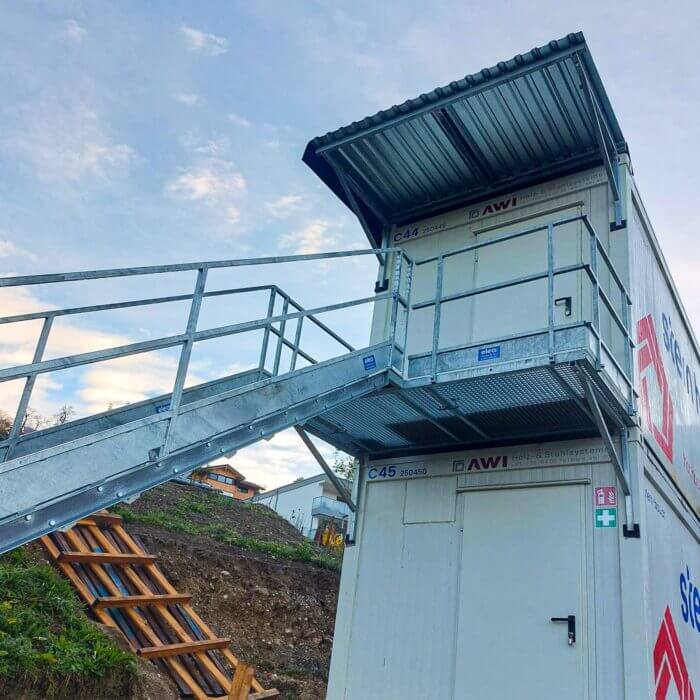

- Mit dazu passender Überdachung
ANORDNUNGSVARIANTEN - MODULARER BAUSATZ
Längsseite

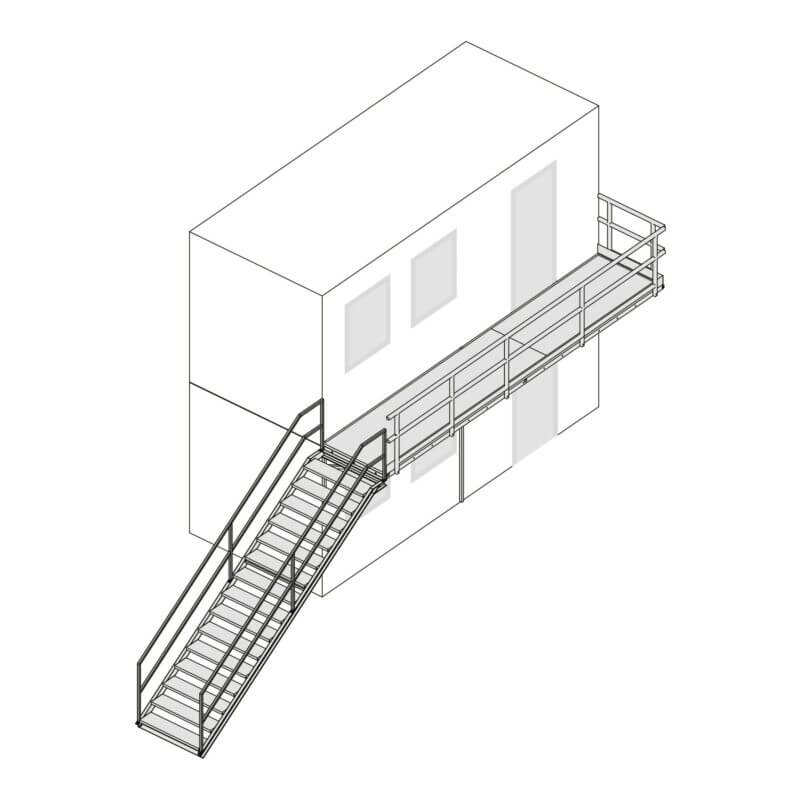

Zugang schmale Seite
Paketlösung Art. Nr. 34110
Längsseite

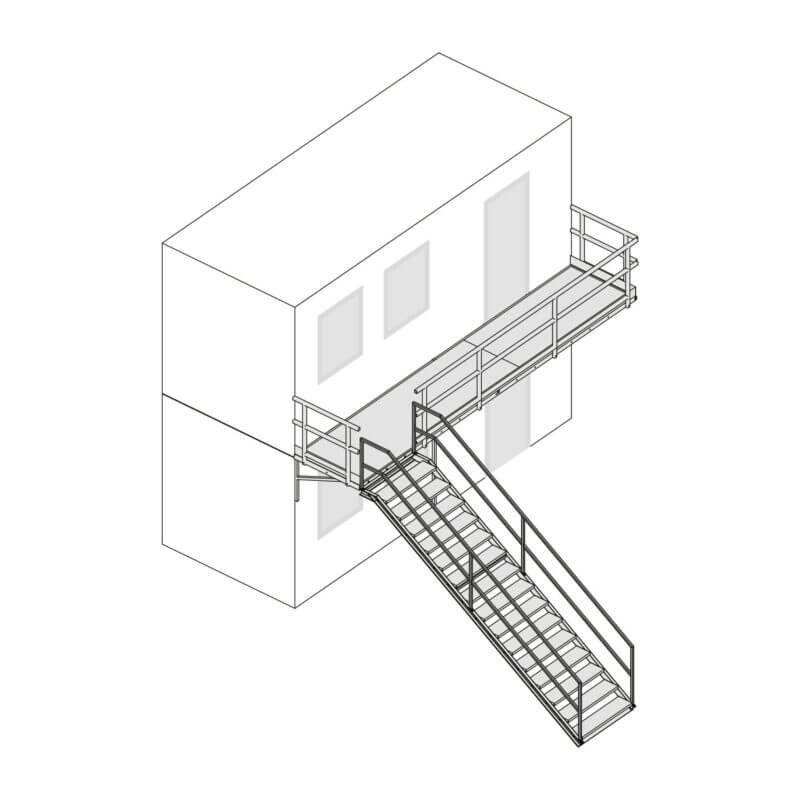

Zugang breite Seite
Längsseite

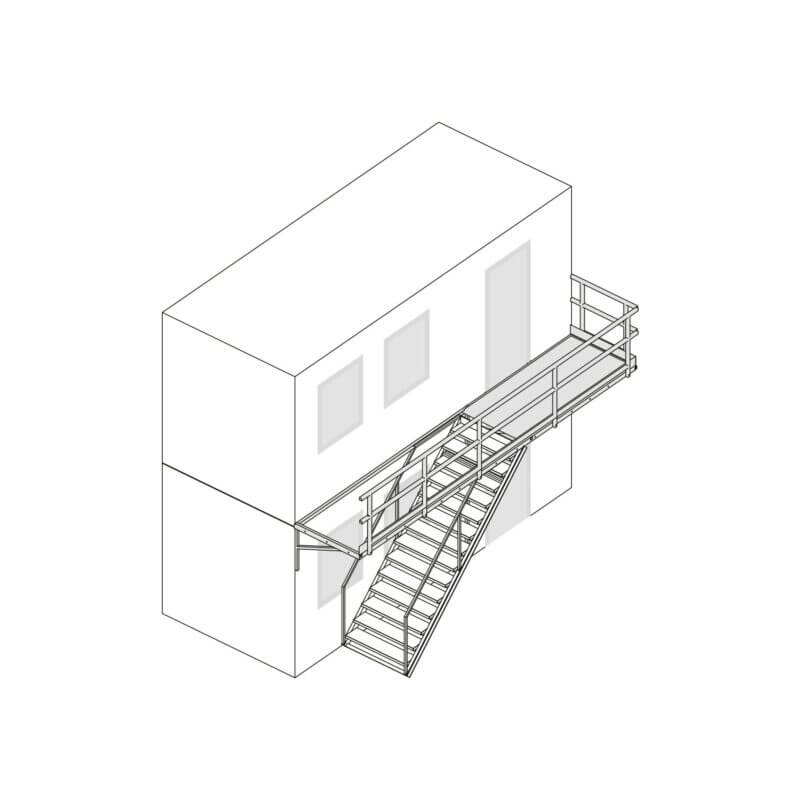

Zugang von unten
Paketlösung Art. Nr. 34120
Stirnseite

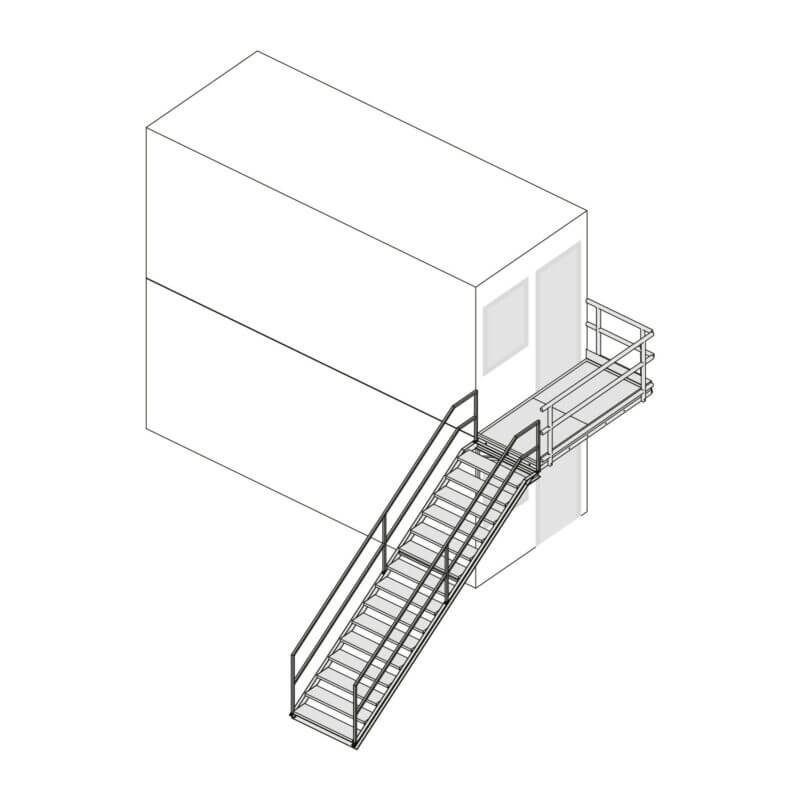

Zugang schmale Seite
Paketlösung Art. Nr. 34105
Stirnseite
Zugang breite Seite
Stirnseits

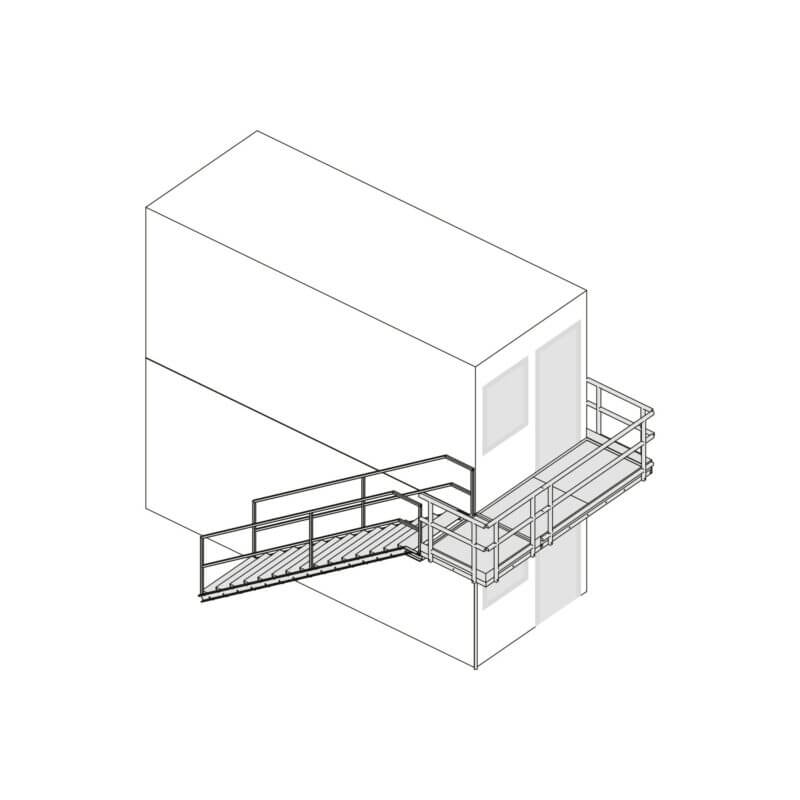

Zugang über Ecke

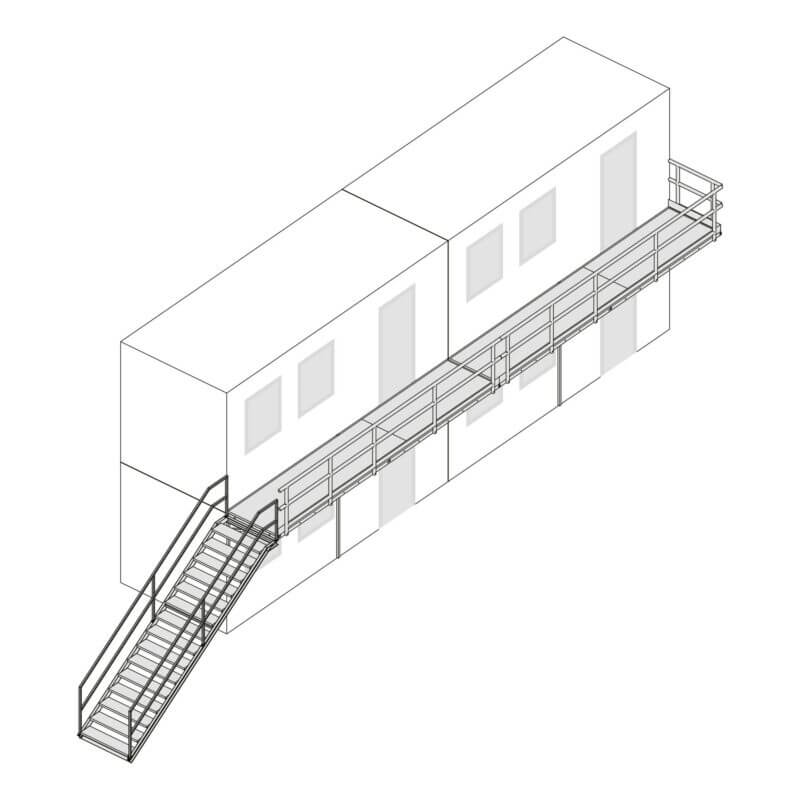

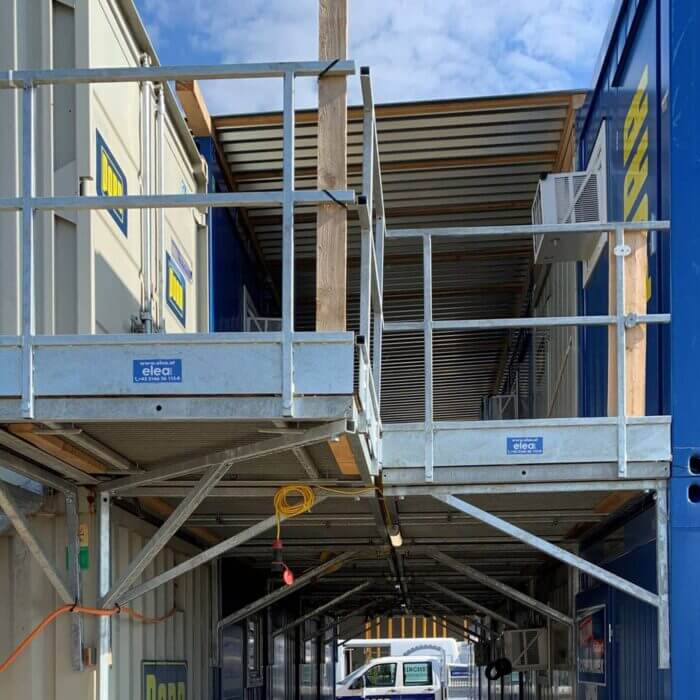

Längsseite doppelt

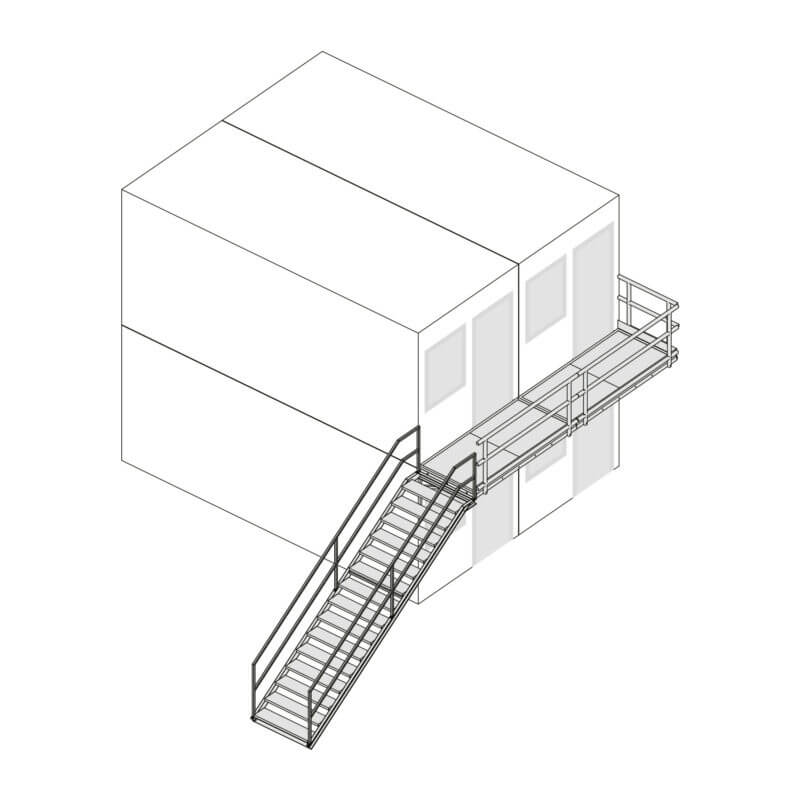

Stirnseite doppelt
| Länge (Containerlänge) | 6,05 m (20 Fuß), oder ein Vielfaches |
|---|---|
| Breite (Containerbreite) | 2,43 m (8 Fuß), oder ein Vielfaches |
| Höhe | 2,59 m (8,5 Fuß) |
| Tragfähigkeit | 2,0 kN/m² |
| Laufbreite Podeste | 1,20 m |
| Laufbreite Treppen | 1,20 m |
| Steigungsverhältnis Treppe 34° | Trittstufe 257 mm, Setzstufe 173 mm |
| Steigungsverhältnis Treppe 45° | Trittstufe 177 mm, Setzstufe 177 mm |
| Treppenanschlussmöglichkeiten | Umlaufend und von unten (Podest LU) |

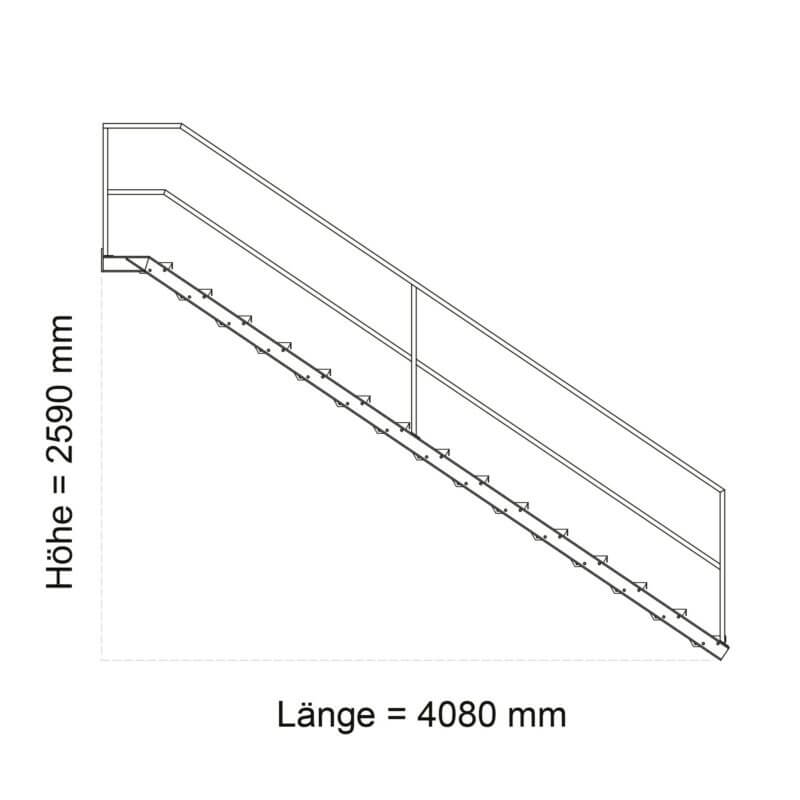

Treppe 34°

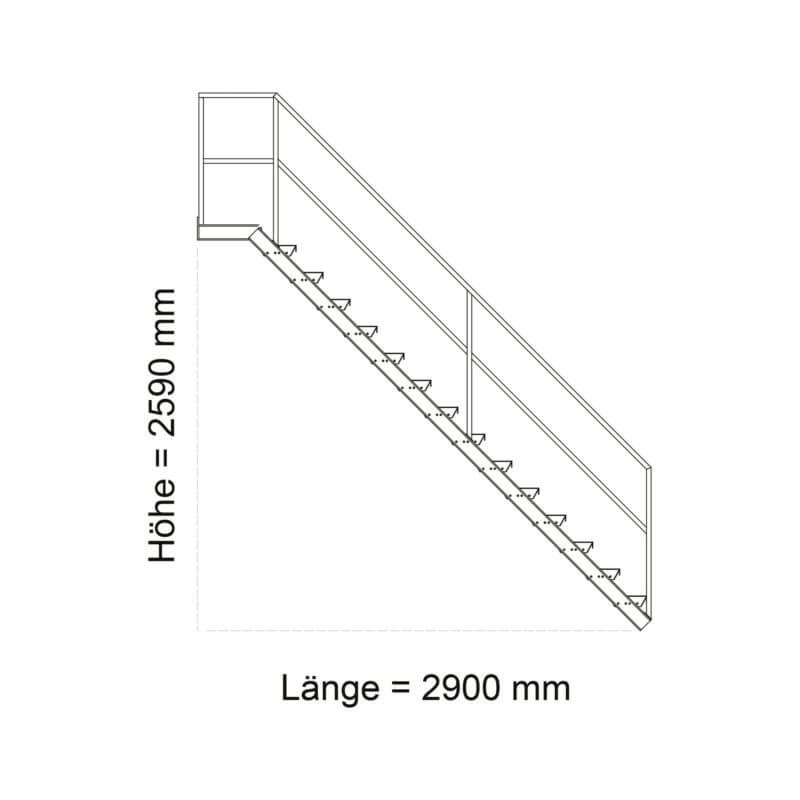

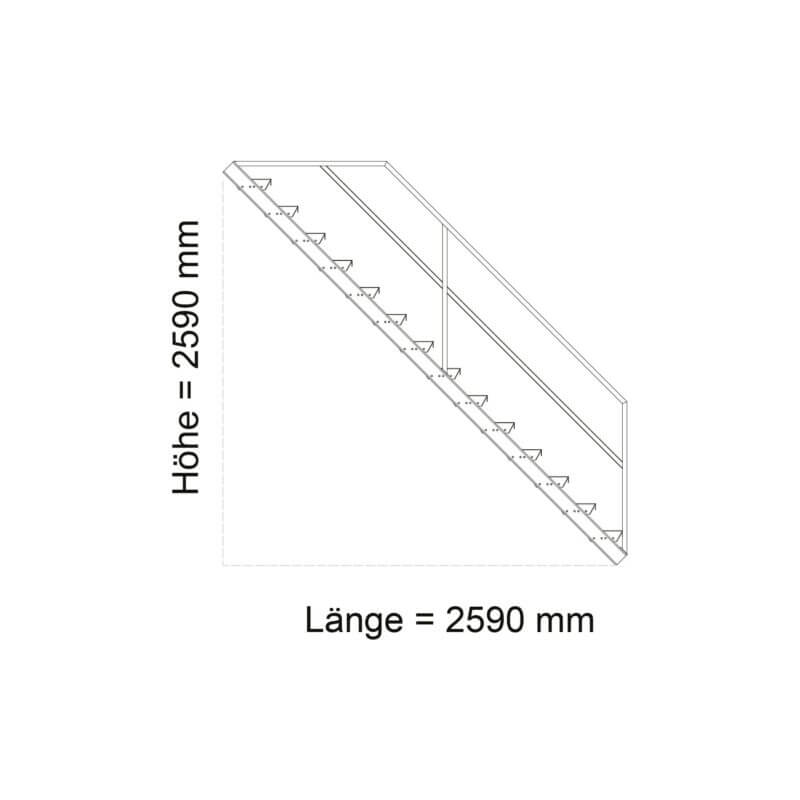

Treppe 45°
inkl. Variante Zugang von unten
Treppe 45°
inkl. Variante Zugang von unten
BESTANDTEILE
| Art.Nr. | Beschreibung | Art.Nr. | Beschreibung |
|---|---|---|---|
| 34000 | Containerzugänge | 34235 | Seitenschutz Treppe 45° |
| 34105 | Zugangssystem stirnseitig | 34240 | Seitenschutz Treppe von unten 45° |
| 34110 | Zugangssystem längsseitig | 34245 | Seitenschutz Treppe von unten 34° |
| 34115 | Zugangssystem stirn- und längsseitig mit Eckelement | 34250 | Treppe 34° - 4,08 m x 1,00m |
| 34120 | Zugangssystem längsseitig von unten | 34255 | Treppe 45° - 2,90 m x 1,00m |
| 34150 | Podest längsseitig inkl. Roste | 34270 | Tragkonsole hängend inkl. 2 Klemmplatten |
| 34155 | Podest stirnseitig inkl. Roste | 34275 | Tragkonsole stehend inkl. 2 Klemmplatten |
| 34160 | Eckpodest inkl. Rost | 34280 | Tragkonsole stehend 45° inkl. 2 Klemmplatten |
| 34165 | Podest längsseitig Zugang von unten inkl. Roste | 34285 | Ankerplatte M16x100 |
| 34180 | Rost 1275x1110x30 inkl. Klemmplatten | 34290 | Klemmplatte inkl. M16x90 für Konsole |
| 34185 | Rost 1170x1110x30 inkl. Klemmplatten | 34295 | M16x30 + M16 Sicherheitsmutter |
| 34190 | Rost 1110x1110x30 inkl. Klemmplatten | 34300 | M16x60 für Podeste und Seitenschutz Podeste |
| 34200 | Seitenschutz längsseitig 6055 | 34305 | M12x30 für Seitenschutz Treppe |
| 34205 | Seitenschutz stirnseitig 2435 | 34335 | Dachelement stirnseitig |
| 34210 | Seitenschutz Abschluss und Eckelement 1200 | 34340 | Dacheckelement |
| 34215 | Seitenschutz längsseitig 4805 | 44303 | Sechskantmutter M16 verz. |
| 34230 | Seitenschutz Treppe 34° | 34330 | Dachelement längsseitig |
Sicherheitsinformationen
Tragfähigkeit maximal 2,0 kN/m² ( = 200 kg/m²).
Die "Tragkonsole stehend", sowie die "Tragkonsole stehend 45°" sind gegen das Einsinken in den Untergrund und gegen ein Verrutschen geeignet zu sichern.
Aufbau- und Verwendungsanleitung beachten.
- Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
- Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
- Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.
EINFACHSTER AUFBAU
Ganz gleich, welchen Containerzugang Sie benötigen: dank der standardisierten Bauteile und Montage- und Demontagevorgänge gelingt die Erschließung im Handumdrehen. Die einzelnen Bauteile können miteinander kombiniert werden, womit maximale Variabilität erreicht wird.

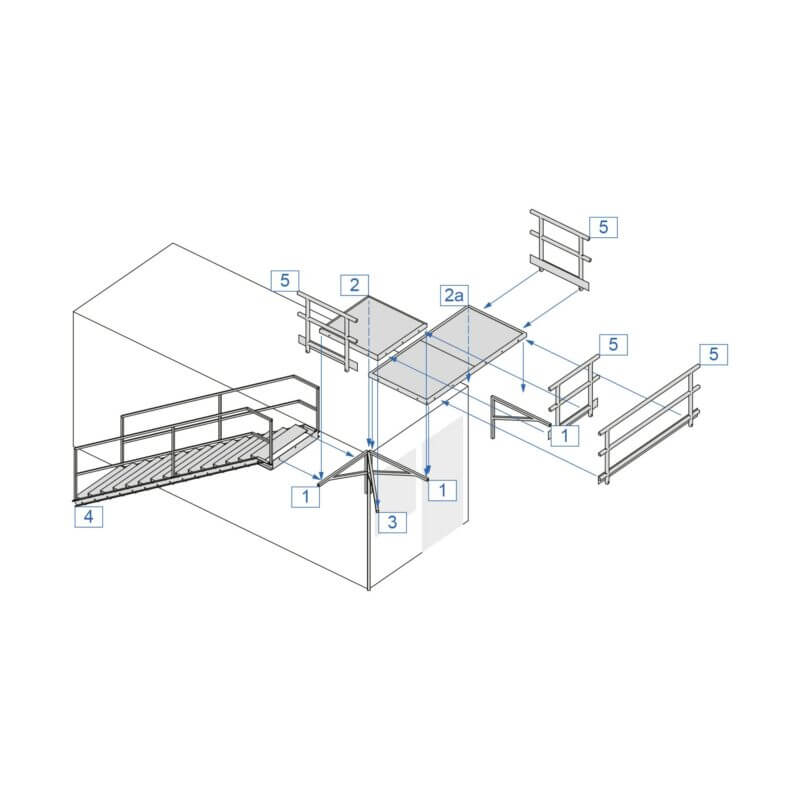

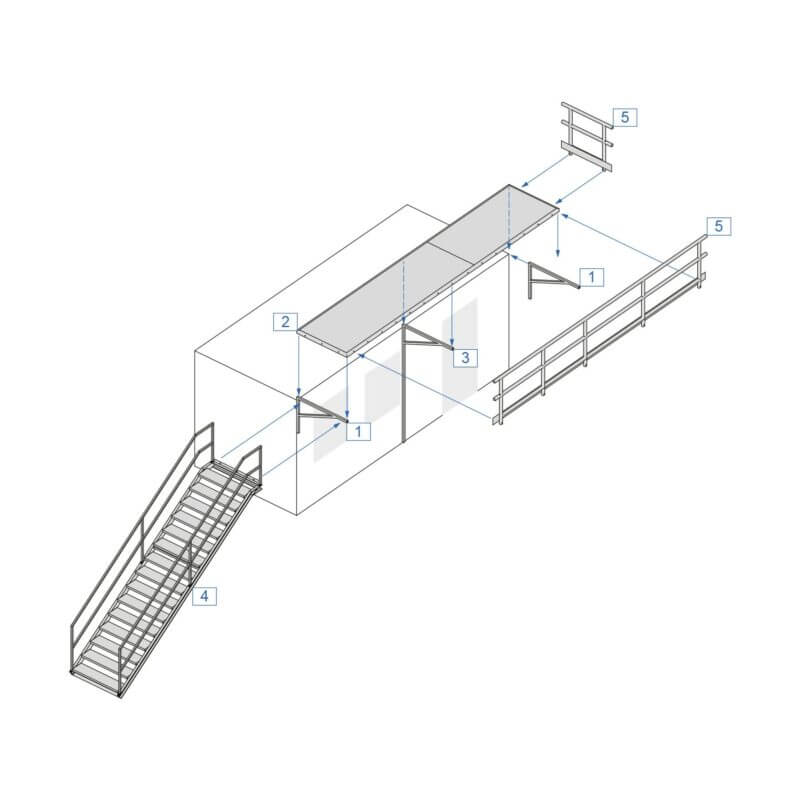

Aufbauschritte

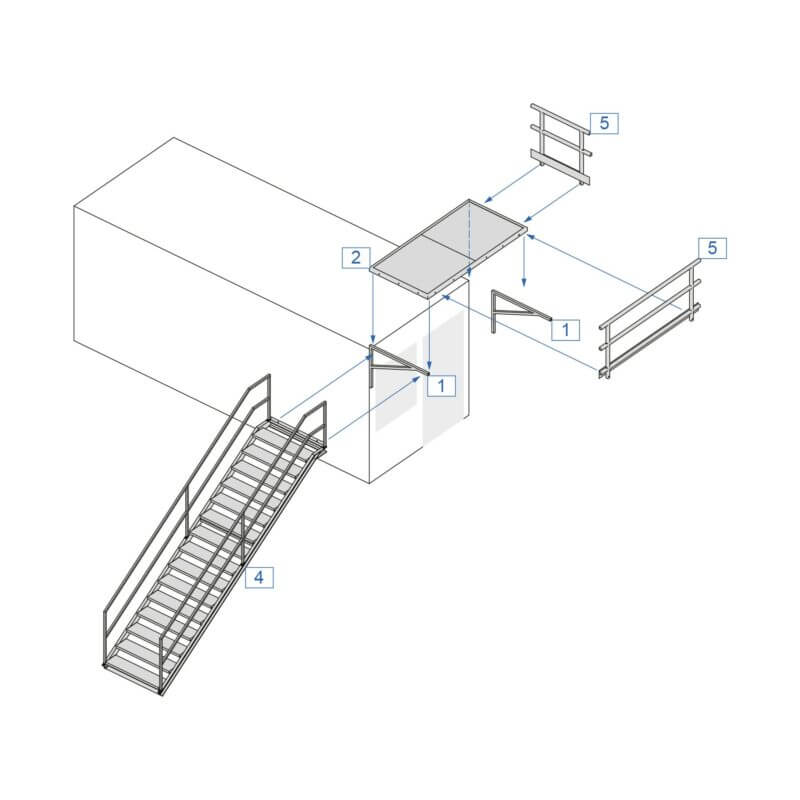

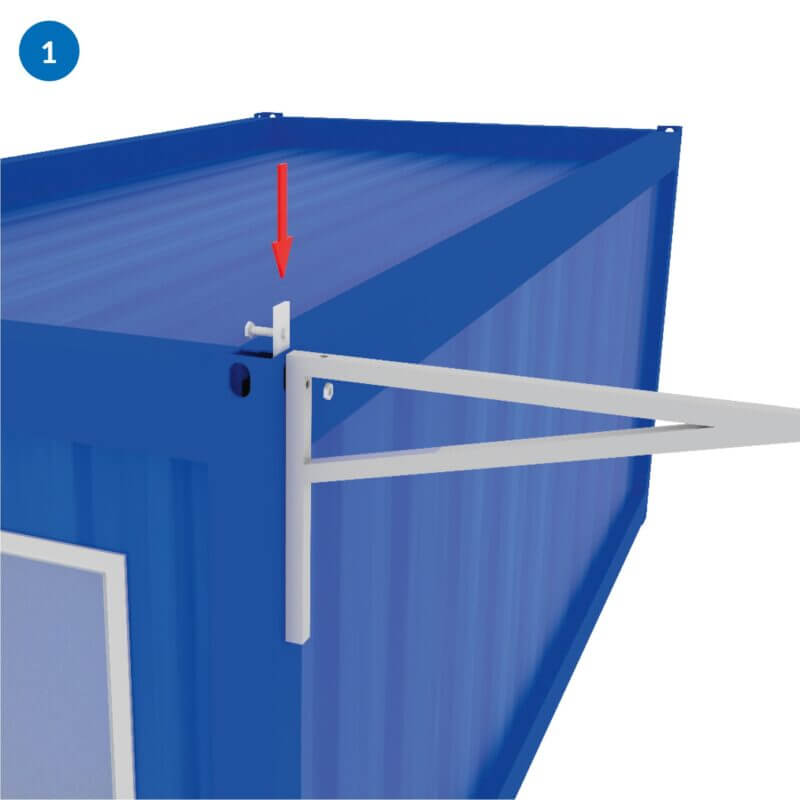

- Tragkonsolen an Container befestigen
M16x100 + Sicherheitsmutter - (Eck-)Podest auflegen und mit Podest verklemmen M16x90 + Sicherheitsmutter
- Tragkonsole stehend/45° unter Podest klemmen
M16x90 + Sicherheitsmutter
4. Treppe mit Podest verschrauben M16x60 + Sicherheitsmutter
5. Seitenschutz mit Podest verschrauben M16x60 + Sicherheitsmutter

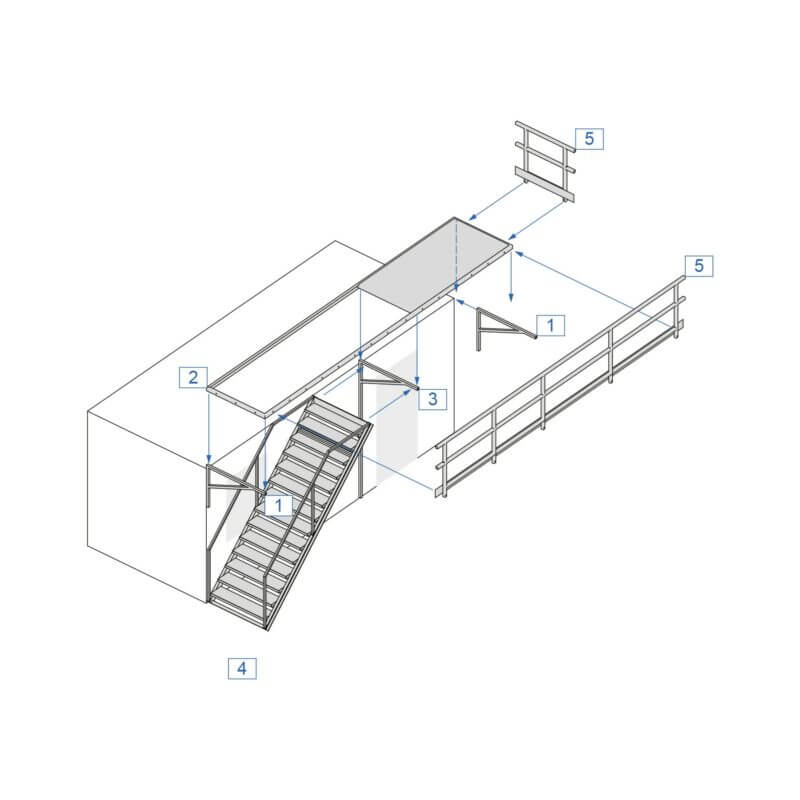

Aufbauschritte
- Tragkonsolen an Container befestigen M16x60 + Sicherheitsmutter.

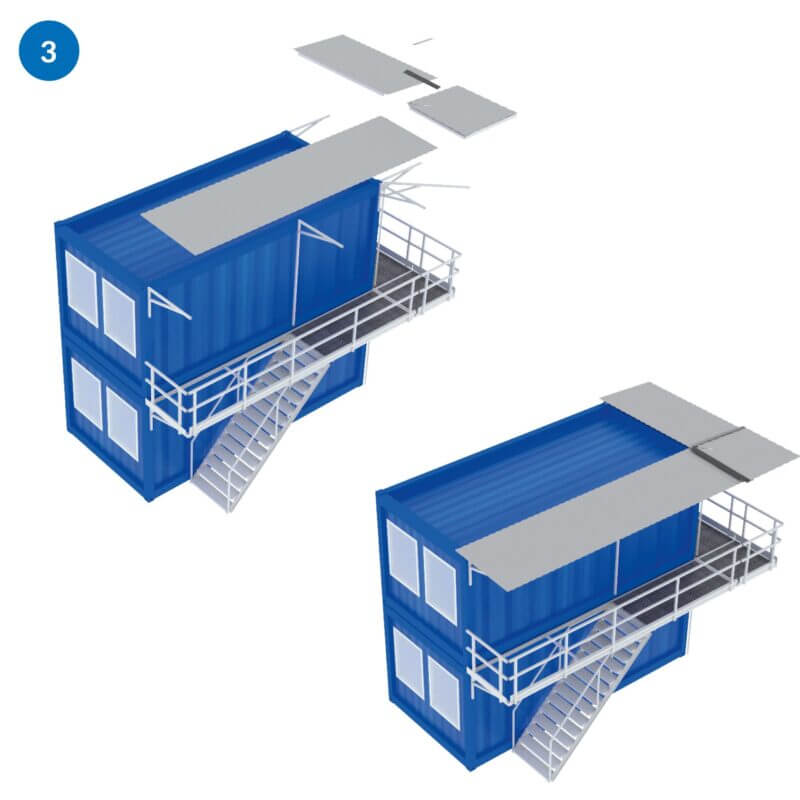

- Vordachelemente auflegen und von unten mit M16x60 verschrauben.

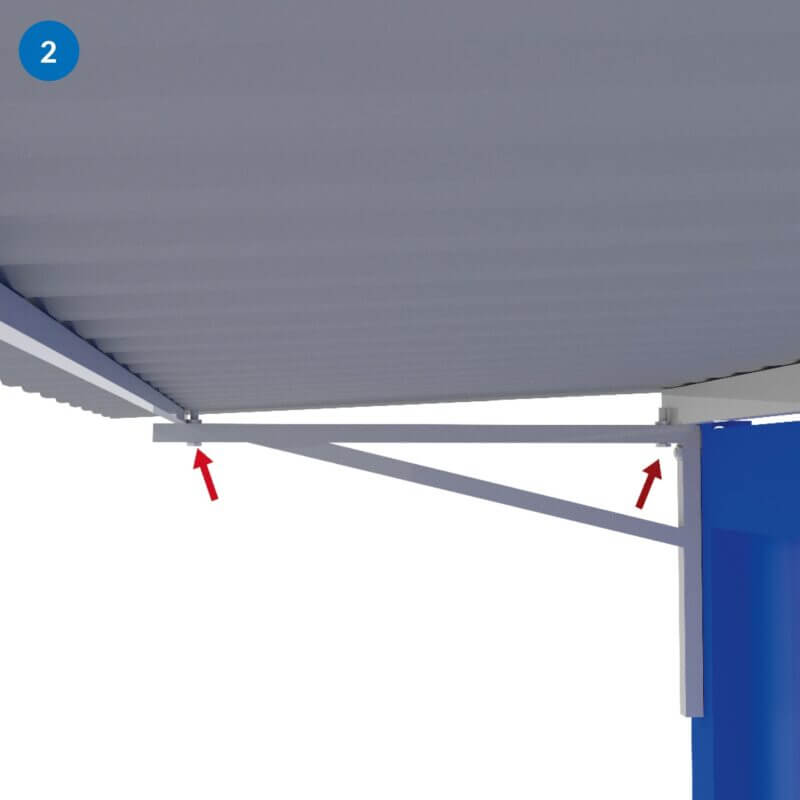

3. Tragkonsole stehend (und bei Bedarf Tragkonsole stehend 45°) unter Vordach längsseitig klemmen und mit M16x60 verschrauben.
4. Zuletzt Vordacheckelement auflegen und von unten
mit M16x60 verschrauben.
