Ankerhülse STEEL DW15-170
Ankerhülse STEEL DW15-170
Vorteile

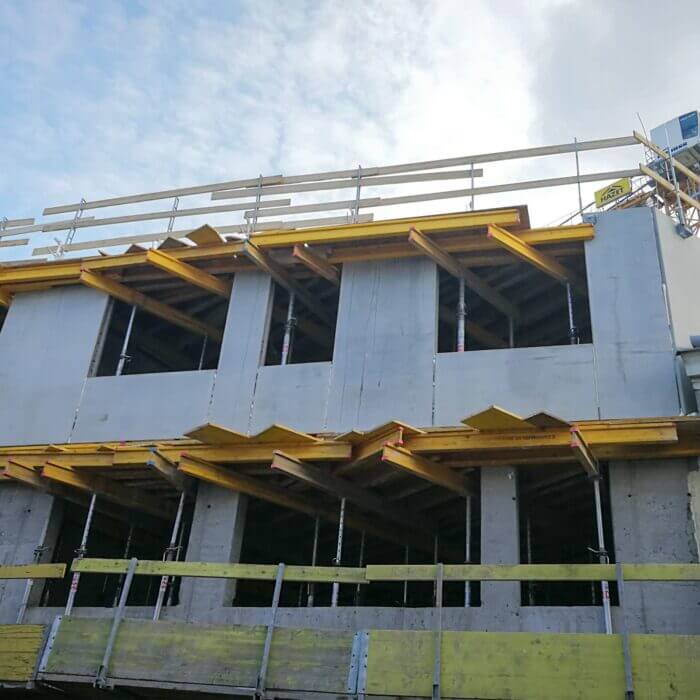

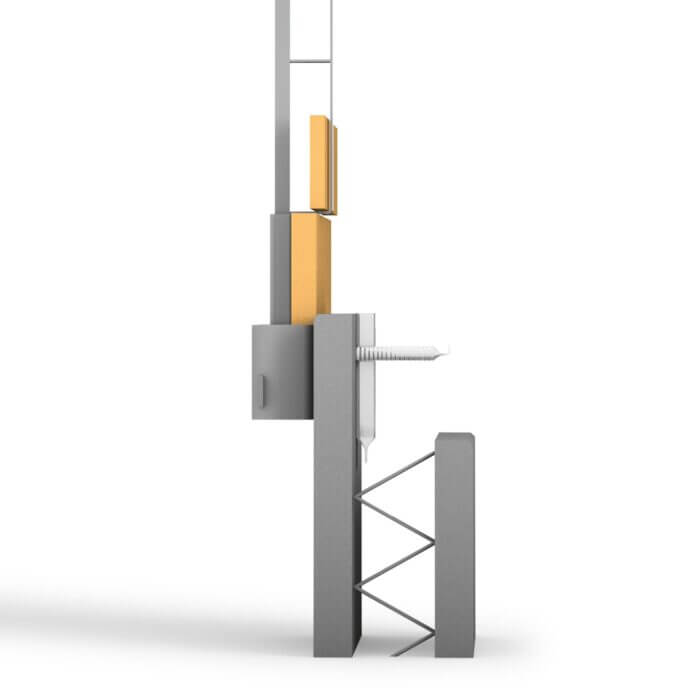

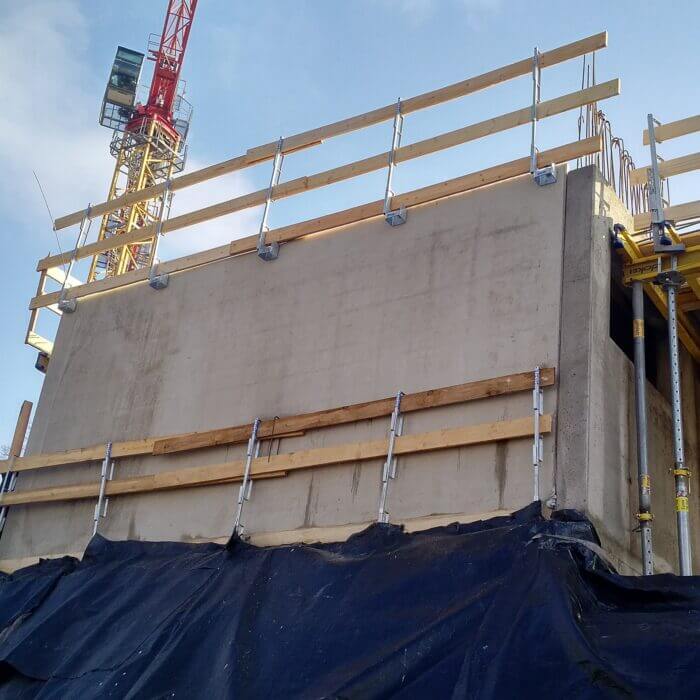

- Optimal für den effizienten Hohlwandbau ohne teure Konsolgerüste.
- Technisch hochwertiger Stahl S355.
- Ausgelegt für hohe Zugkräfte.
- Kein Einbauen, Abschneiden und kein Verlust von Schlaufen.
Bestandteile
Sicherheitsinformationen
- Vor Belastung ist die Betondruckfestigkeit zu prüfen (siehe „Prüfungen“).
- Mindestbetonqualität C 25/30.
- Betondeckung mindestens 10 cm.
- Lage innerhalb der Standardbewehrung (Randverbügelung 8mm, Abstand max. 20cm; Längsbewehrung 2x8mm, Obere und untere Lage AQ55 bzw. 8mm Abstand max. 15cm).
- Es sind ausschließlich vollgewindete elea Gerüstschrauben DW15 oder elea Gewindestäbe DW15 mit einer Mindestgewindelänge von 15 cm zu verwenden und in die gesamte Gewindelänge der elea Ankerhülsen einzuschrauben.
- Es dürfen nur dafür geprüfte Vorrichtungen in den elea Ankerhülsen befestigt werden.
- Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
- Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
- Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.
Ergänzende Produkte

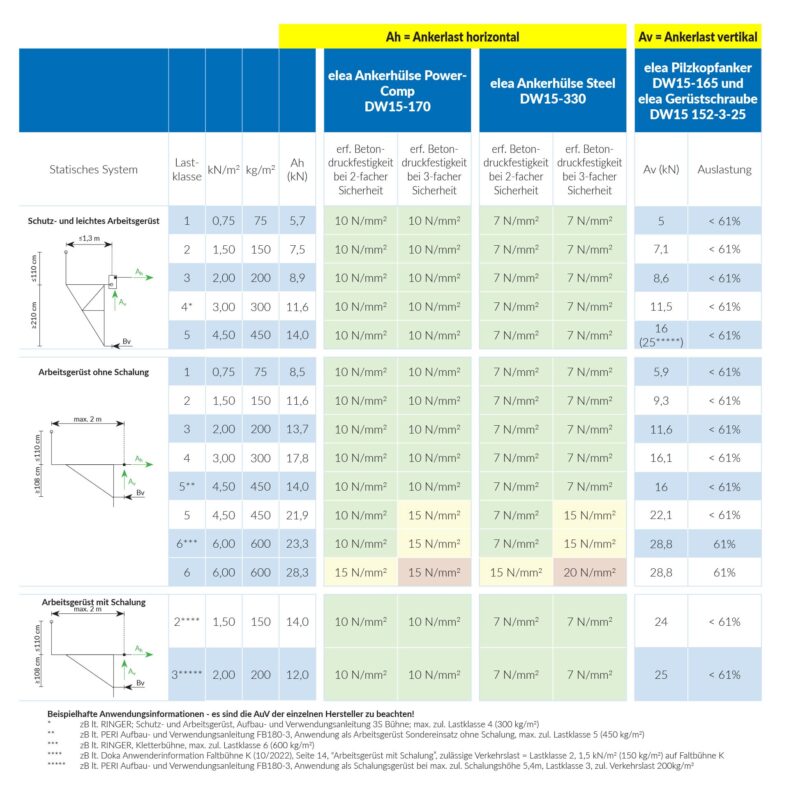

| Artikel | bei Betondruckfestigkeit** | F-max. Bruchlast (Standardbewehrung) | 2-fache Sicherheit (Standardbewehrung) | 3-fache Sicherheit (Standardbewehrung) |
|---|---|---|---|---|
 | 10 N/mm2* | 52 kN | 26 kN | 17,3 kN |
* erreicht nach ca. 22 h bei Aussentemperatur Nacht ca. 15°, Tag ca. 20°
** die Betondruckfestigkeit ist maßgebend
