Art. Nr. 43120
Art. Nr. 43120

Ankerhülse COMP DW 15-90

Ankerhülse COMP DW 15-90

Vorteile

  • Vielseitig einsetzbare Ankerhülse.
  • Technisch hochwertiges Glasfasermaterial / PP.
  • Korrosionsbeständig.
  • Ausgelegt für hohe Zugkräfte.

Made in Austria

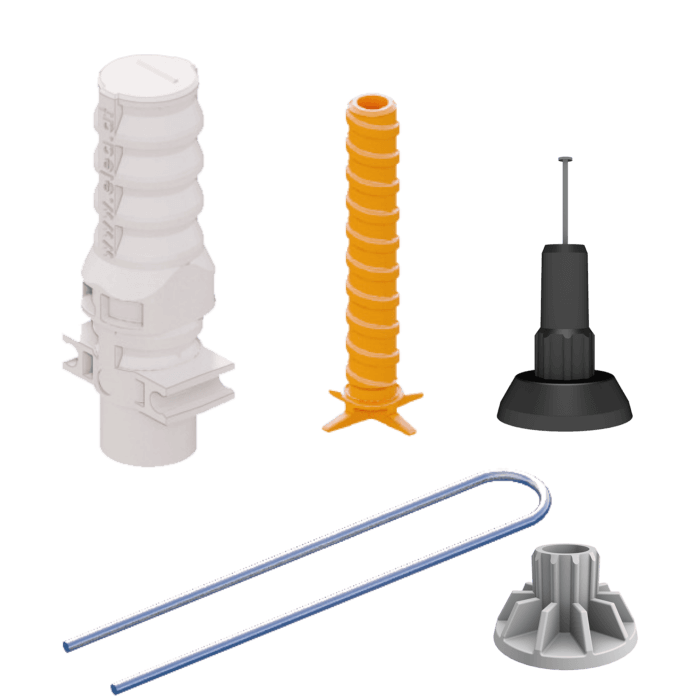

Bestandteile

elea Comp DW15 90 (VPE 200)
Art. Nr. 43120
elea Ankerhülse COMP DW 15-90
elea Verschlusskonus betongrau
Art. Nr. 43410
elea Verschlusskonus betongrau
Nagelkonus
Art. Nr. 43405
elea Nagelkonus
elea Magnetkonus
Art. Nr. 43145
elea Magnetkonus
Stellschraube orange für Ankerhülse Comp DW15-90
Art. Nr. 43124
elea Stellschraube
Montageeisen für Ankerhülse Comp DW15-90
Art. Nr. 43122
elea Montageeisen für Ankerhülse Comp DW15-90

Sicherheitsinformationen

  • Vor Belastung ist die Betondruckfestigkeit zu prüfen (siehe „Prüfungen“).
  • Mindestbetonqualität C 25/30.
  • Betondeckung mindestens 10 cm.
  • Lage innerhalb der Standardbewehrung (Obere und untere Lage AQ55 bzw. 8mm Abstand max. 15cm).
  • Es sind ausschließlich vollgewindete elea Gerüstschrauben DW15 oder elea Gewindestäbe DW15 mit einer Mindestgewindelänge von 9 cm zu verwenden und in die gesamte Gewindelänge der elea Ankerhülsen einzuschrauben.
  • Es dürfen nur dafür geprüfte Vorrichtungen in den elea Ankerhülsen befestigt werden.
  • Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
  • Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
  • Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.

    Ergänzende Produkte

elea logo badge
Flanschmutter DW15 DM70
Art. Nr. 12150
Flanschmutter DW15 DM70
elea logo badge
Geländersteher 130 2G
Art. Nr. 23111
Geländersteher 130 2G
elea logo badge
Geländersteher 150 2G
Art. Nr. 23116
Geländersteher 150 2G
elea logo badge
Gewindestab DW15-330 verz
Art. Nr. 12160
Gewindestab DW15-330 verz
elea logo badge
PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
Art. Nr. 24110
PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
elea logo badge
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
Art. Nr. 24108
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
elea logo badge
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m
Art. Nr. 24106
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m

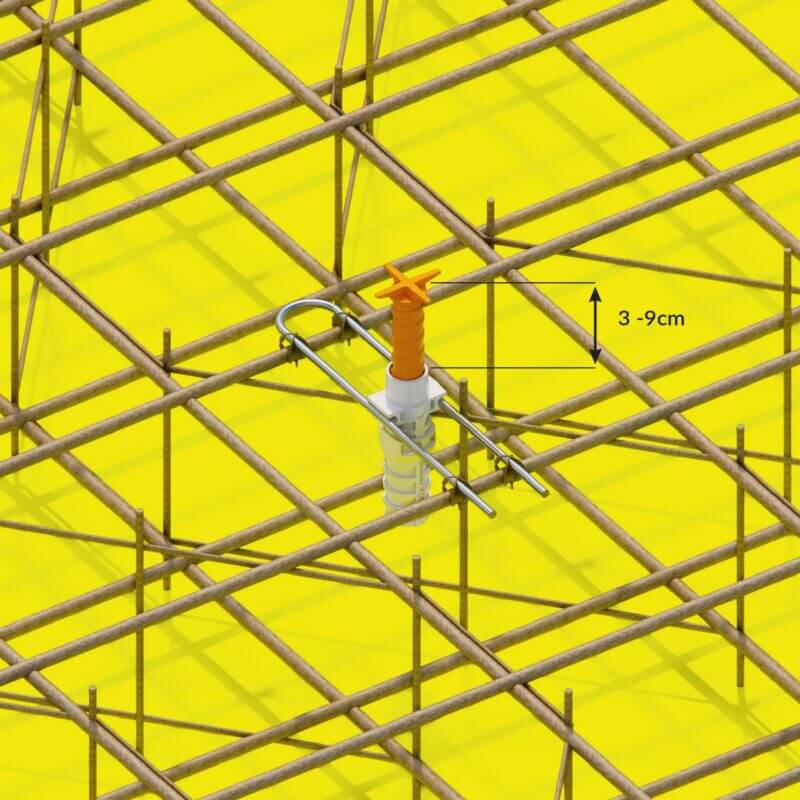

Mit Stellschraube orange als Höhenjustierung für Decken im Gefälle.

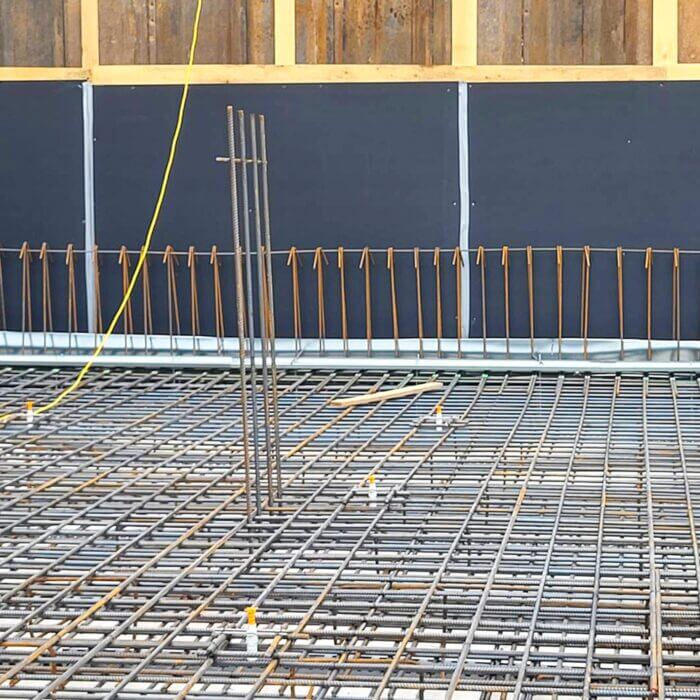

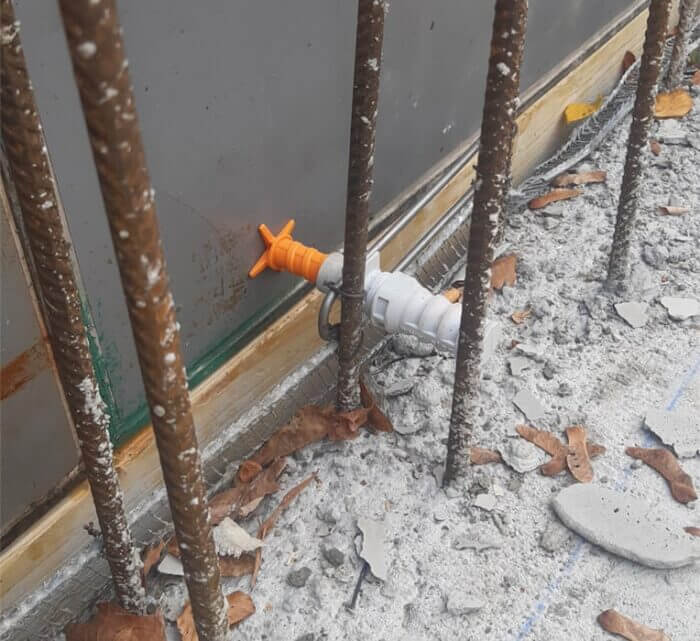

Als Ankerhülse im vertikalen Einbau für niedrige Deckenstärken (z.B. Balkonplatten).

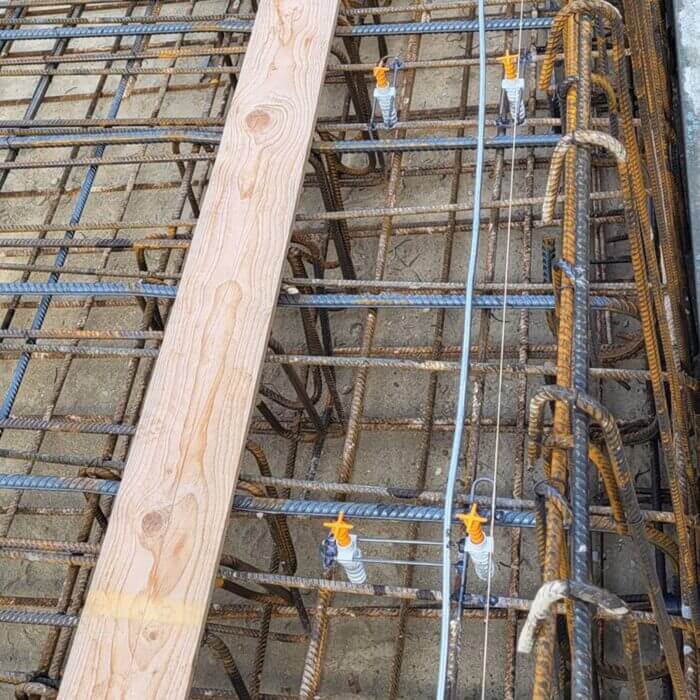

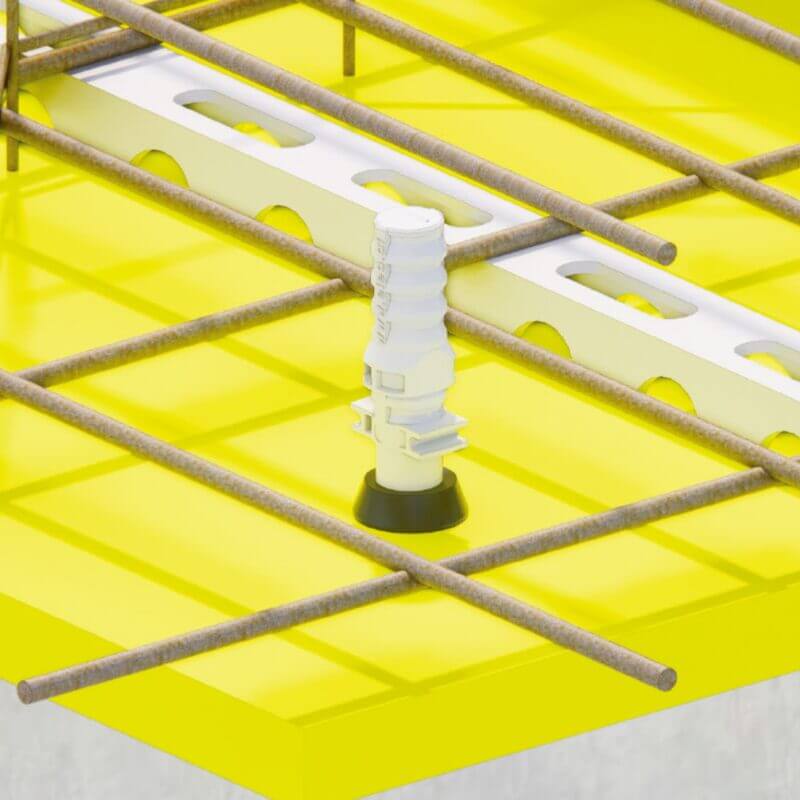

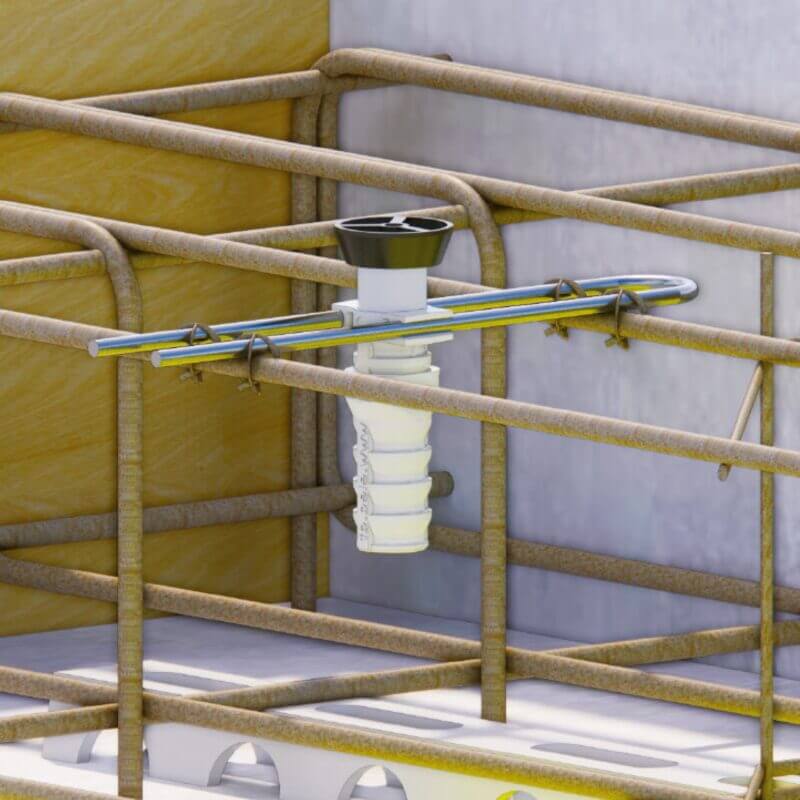

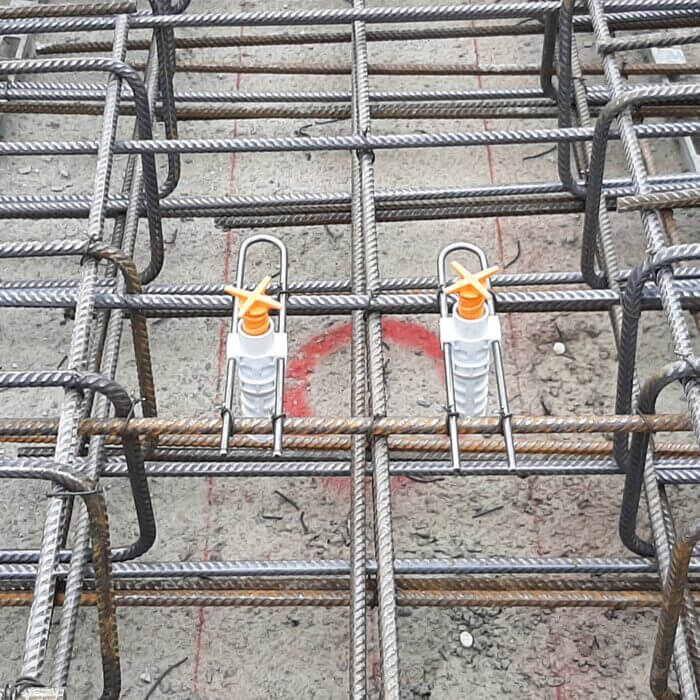

Als Ankerhülse mit Montageeisen für den Einbau innerhalb von Betondecken für Verankerungspunkte.

Artikelbei Betondruckfestigkeit**F-max. Bruchlast (Standard-
bewehrung)2-fache Sicherheit (Standard-
bewehrung)Länge mit
aufgestecktem Nagelkonus
10 N/mm2*34 kN17 kN106 mm

* erreicht nach ca. 22h bei Aussentemperatur Nacht ca. 15°, Tag ca. 20°
**   die Betondruckfestigkeit ist maßgebend

Hier finden Sie Informationen zu diesem Produkt in unserem Katalog.
