Auskragende Absturzsicherung

Auskragende Absturzsicherung

Vorteile

  • Effizienteste Lösung für die Dacharbeiten.
  • Erheblich kostengünstiger als Konsolgerüste.
  • Ohne Kran, von Hand mit dem Fassadengerüst zu demontieren.
  • Von der Decke aus zu montieren.
  • elea Protect Net Seitenschutzgitter ohne Aufpreis auch in Firmenfarben mit Firmenlogo Ihrer Firma erhältlich.
  • elea Geländersteher auch für überlappende Holzbretter bis zu 150x30mm geeignet.
  • Gleichzeitig Abstützung der elea Flachdachabgrenzung RS bzw. elea Systembrüstung RS-M12 zum Betonieren der Decke.

Bestandteile

Attikakonsole 90-36-150 cm
Art. Nr. 22105
elea Attikakonsole 90-36-150
Attikakonsole 34 cm
Art. Nr. 22110
elea Attikakonsole 34-150
Attikakonsole V90-36-150
Art. Nr. 22108
elea Attikakonsole V90-36-150
Attikakonsole-40-50-150
Art. Nr. 22104
elea Attikakonsole 40-50-150
Attikakonsole V35-36-150
Art. Nr. 22109
elea Attikakonsole V35-36-150
Attikakonsole 90-50-150
Art. Nr. 22103
elea Attikakonsole 90-50-150
Attikakonsole V110-100-150
Art. Nr. 22045
elea Attikakonsole V110-100-150
Gewindestab DW15-330 verz
Art. Nr. 12160
elea Gewindestab DW15-330 verz
Gewindestab DW15-330 verz
Art. Nr. 12170
elea Gewindestab DW15-670 verz
Flanschmutter DW15 DM70
Art. Nr. 12150
elea Flanschmutter DW15 DM70
Betonschraube Multi-Monti 7,5x60mm Sechskant SW10 (VPE50)
Art. Nr. 47445
elea Multi-Monti 16×160 Sechskant SW21 (VPE 10)
Geländersteher 150 2G
Art. Nr. 23116
elea Geländersteher 150 2G
Geländersteher 130 2G
Art. Nr. 23111
elea Geländersteher 130 2G
Gewindestab DW15-330 verz
Art. Nr. 12165
elea Gewindestab DW15-500

Sicherheitsinformationen

  • Vor Belastung ist die Betondruckfestigkeit zu prüfen (min. 10 N/mm2).
  • Mindestbetonqualität C 25/30.
  • Betondeckung mindestens 10 cm.
  • Lage innerhalb der Standardbewehrung (Randverbügelung 8mm, Abstand max. 20cm; Längsbewehrung 2x8mm, Obere und untere Lage AQ55 bzw. 8mm Abstand max. 15cm).
  • Maximaler Abstand der Aufnahmepunkte bei Verwendung von elea Protect Net Seitenschutzgitter 2,5 m.
  • Maximaler Abstand der Aufnahmepunkte  bei Verwendung von normgerechten Holzbretter 1,8 m.
  • Es sind ausschließlich vollgewindete elea Gerüstschrauben DW15 oder elea Gewindestäbe DW15 mit einer Mindestgewindelänge von 15 cm zu verwenden und in die gesamte Gewindelänge der elea Ankerhülsen einzuschrauben.
  • Es dürfen nur dafür geprüfte Vorrichtungen in den elea Ankerhülsen befestigt werden.
  • Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
  • Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
  • Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.

    Ergänzende Produkte

elea logo badge
PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
Art. Nr. 24110
PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
elea logo badge
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
Art. Nr. 24108
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
elea logo badge
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m
Art. Nr. 24106
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m

Option A
Nutzhöhe 170 cm mit Holzbretter

Option A
Maximale Nutzhöhe ab Anschlagspunkt 170 cm. Attikakonsole 34 oder V 35-36-150 in Verbindung mit Geländersteher 150 2G. Bei Distanz größer als 29 cm Gerüstbrett 250 x 50 mm einstreuen!

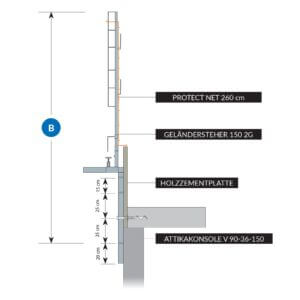

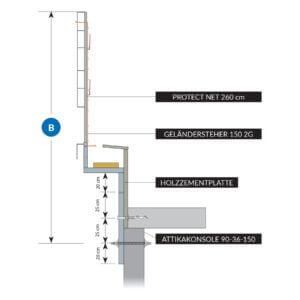

Option B
Nutzhöhe bis zu 220 cm mit Holzbretter oder Seitenschutzgitter

Option B
Maximale Nutzhöhe ab Anschlagpunkt ca. 220 cm. Attikakonsole (V) 90-36-150 in Verbindung mit dem Geländersteher 150 2G. Bei Distanz größer als 29 cm Gerüstbrett 250 x 50 mm einstreuen!
